炉水取样器,炉水取样装置



一:炉水取样器概述
    炉水取样器用于锅炉房或电厂内汽水化验取样冷却,取样冷却器即用于温度较高的液体和气体等介质换热。锅炉及热力系统中的水大都温度较高,而高水温不便于取样测定化验,所以在取样中应加以冷却,即把取样点的样品引进取样冷却器进行冷却,取样时一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准。
    水、汽样品的采集是保证分析结果准确性的一个重要的步骤,因此需要从锅炉及其热力系统的各个部位取出具有代表性的水汽样品。就需要选取好取样器及取样冷却器。
    取样器和取样冷却器是用于锅炉房或发电厂内汽水化验取样及冷却,锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下 。
  炉水取样器种类:
1.锅炉水的取样
   锅炉水样品一般从汽包的连续排污管中取出,再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处,并尽量地装在引出汽包后的好个排污阀门之前。
2.给水的取样
   给水的取样点一般设在给水泵之后,省煤器之前的高压给水管上,应该是在给水管的垂直管路上接一小管,给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。
3.凝结水的取样
   凝结水的取样点一般设在凝结水泵出口处的凝结水管道上,不宜装在凝结水泵入口处,因凝结水泵入口处的压力低于大气压。
4.疏水的取样
  疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处。
5.蒸汽的取样
(1)在采集蒸汽样品时,应将蒸汽样品通过取样冷却器,使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求,与水的取样相同。
(2)取样器应装设在蒸汽流动稳定的管道内,并远离阀门、弯头等地方,如流速不相等,饱和蒸汽会在取样器附近发生汽流转弯现象,使取样的样品杂质含量偏高或偏低,样品不具代表性。
取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染.
   我公司取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
取样器形式:
1.探针式取样器:这种取样器是直接装在汽包的饱和蒸汽引出管中。探针式取样器能取得有代表性的样品,因为饱和蒸汽刚从汽包内引出,它携带的水分分布得比较均匀,为了位置正确及防震动,应配定位支架,安装时取样器与管壁应削成30°的角。
2.乳头式取样器:本体是不锈钢管,并焊有不锈钢制的乳头, 乳头式取样器一般用在饱和蒸汽流速超过破膜速度5-6倍的管道中。
3.缝隙式取样器:是在不锈钢管上开孔并另焊平行钢板制成。这种取样器一般用在有蒸汽杂质怕堵的管道中。
4.带混合器型取样器:这种取样器由渐缩管、混合室、单乳头取样管及渐扩管组成。该取样器一般用在蒸汽流速未超过破膜速度的5-6倍的管道中,即可取得有代表性的样品。
取样器安装:
    取样导管上靠近冷却器处,应装有两个阀门,靠近取样点的阀门为截止阀,后面一个为针形节流阀,取样器在工作期间, 截止阀门应全开,用节流阀调节样品流量,一般调节在500mL/min左右,对于样品温度,用改变冷却水流量的方法进行调整,样品的流量和温度调好后,应保持样品常流,取样时不再调动。

规 格
型 号

管内设计
压力 MPa

管内设计
温度℃

冷却
面积M2

蛇形盘管
/螺旋管规格

材质

QYL-108

<5.4

<450

0.25


Ø8X2
Ø10X2
Ø12X2

有以下材质可供客户选择:

(1)外筒体:碳钢
   盘 管:不锈钢304

(2)外筒体:不锈钢304
   盘  管:不锈钢304

(3)外筒体:不锈钢316
   盘管:不锈钢316

QYL-133 0.25
QYL-159 0.25

QYL-219

0.38

QYL-254

0.45

QYL-273

0.69

QYL-325

0.92

QYL-159

<10.0

<540

0.25

Ø18X3

QYL-219

0.38

QYL-254

0.45

QYL-273

0.69

QYL-325

0.92

全不锈钢304 炉水取样器
价格全国低,电话咨询13961380701
全不锈钢316L 炉水取样器
价格全国低,电话咨询13961380701

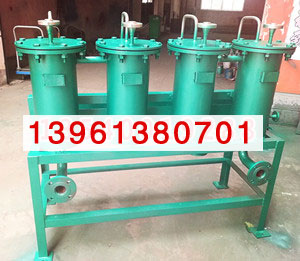

炉水取样装置
价格全国低,电话咨询13961380701

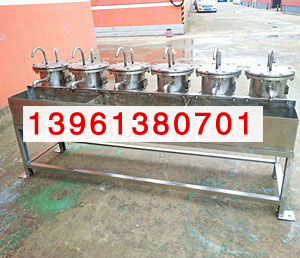

炉水取样装置
价格全国低,电话咨询13961380701
