您的位置:首页>>精密激光打孔滤水器

订货注意:请将产品的技术参数传真到:028-66535116 或发邮件到:13540019288@163.com
我们将给你低的出厂价!咨询电话:028-82049800 联系人:王经理 13540019288 QQ:3265123627

来电价格更加惊喜!

精密激光打孔滤水器,激光打孔滤水器

精密激光打孔滤水器
电动滤水器无PLC控制系统和差压控制器,不能实现全自动功能
精密激光打孔滤水器
电动滤水器无PLC控制系统和差压控制器,不能实现全自动功能
精密激光打孔滤水器
        材质:外壳碳钢,滤网不锈钢304
        价格全国低,电话咨询13540019288
精密激光打孔滤水器
        材质:外壳碳钢,滤网不锈钢304
        价格全国低,电话咨询13540019288

一、LS型 精密激光打孔滤水器,激光打孔滤水器(手动滤水器):
      滤水器在电站、化工、印染、造纸等行业供用水管边上,由于从江河、湖海中取水的来源不同,所以在水中存在着多种多样的杂质,如工业废弃物、浮草、鱼虾、田螺等。有时,在进入供用水系统的管边前,都采用简单的栅栏过滤,条件比较好的或用一次滤网进行处理,但处理后的水中仍存在着一些体积较小的杂质。当它们在供用水系统中聚积到一定程度而不清除时,将导致通流面积减小,最终产生堵塞,严重时造成停机,对安全运行构成极大威胁。鉴于经济、方便、维修等诸多因素,我公司设计和制造的新型反冲式工业滤水器系列产品,可满足用户要求,彻底解决上述问题.
    1、手动滤水器主要技术参数
    (1)、工作压力≤0.6MPa
    (2)、滤网孔径φ1~φ8mm
    (3)、额定流量下的阻力≤0.05MPa

    2、手动滤水器结构与使用说明:

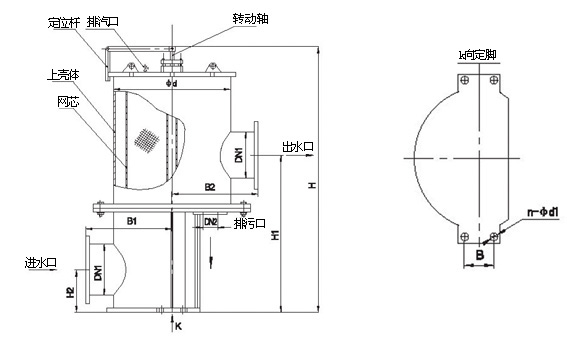

    (1)、本系列精密激光打孔滤水器,激光打孔滤水器由①转动轴、②定位杆、③支架壳体、④网芯、⑤进水口、⑥出水口、⑦排污口组成(见图)。一般水质为淡水型的,滤网和内部主要部件为普通不锈钢材质,若为海水或具有强酸碱型的,则采用特殊不锈钢材质。
    (2)、精密激光打孔滤水器,激光打孔滤水器入管道系统后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水杂质能过网芯时,由于体积大于网芯孔,而被截留在网芯上,当聚集到一定数量时,即造成进、出水口之间有一定压力差,这时,可转动网芯进行轮次自动反冲洗,杂质就会从排污口自行排出,如此往复循环,用户可根据水中杂质多少、而定时、定期自动反冲排污。

精密激光打孔滤水器,激光打孔滤水器
    3、 精密激光打孔滤水器,激光打孔滤水器使用范围:
   (3)安装在电站、化工、印染、造纸等多种行业的DN500以下供用水管边上属于替代二次滤网的小型滤水器,可任意选定粘度,具有体积小,造价低,过滤流量大等诸多优点;特别适用于母管制供用水的分支管道上,从而具有二次滤网所不及的优点。一般情况下,不须增加动力源,只需采用手动,手柄按产品所标定的位置依次转动,滤水器内部的几个过滤室即可逐一清洗,从而达到自动反冲
    (4)型号说明:

    5、LS型选型表:

寸型号规格

DN1

DN2

¢ d

n- ¢ d1

B1

B2

H0

H1

H2

L

B

LS-100

100

25

219

4- ¢ 20

200

200

808

300

120

360

60

LS-200

200

100

530

4- ¢ 30

500

500

720

720

165

720

180

LS-300

300

100

700

4- ¢ 30

590

590

720

910

260

720

200

LS-400

400

150

920

4- ¢ 44

655

655

720

720

300

720

200

LS-500

500

150

1020

4- ¢ 44

705

705

2000

1290

350

1160

200

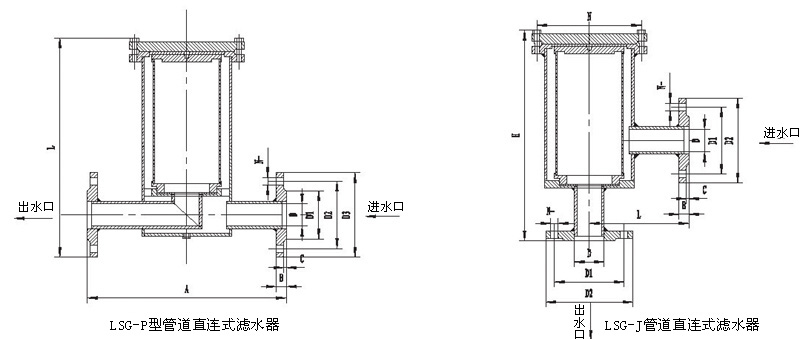

二、LS型管道直连式滤水器:
    LS型系列滤水器结构如图所示,过滤面积为流通面积的2.5-3倍,在环形不锈钢板上包含有许多小孔,主回路为双层结构,反冲洗回路为单层结构,能够达到很高的强度,全部采用不锈钢制造,其结构合理,性能可靠,经久耐用,其滤芯更换也非常方便。订货时需注明是主回路,还是旁路(即反冲洗)。
精密激光打孔滤水器,激光打孔滤水器


     1、技术规范:                                                2、型号说明:
    (1)公称通经DN25、40、50、65、80、100、125
    (2)公称压力PN≤1.6MPa
    (3)适用介质:水、油等

    3、选型表:
     LS-P型号

型号规格

主要外形及连接尺寸

重量(kg)

D

D1

D2

D3

C

B,

N- ¢

A

L

B

 LS-50

50

100

125

160

3

16

4- ¢

14

275

310

28

 LS-65

65

120

145

180

3

17

4- ¢

18

325

350

37

 LS-80

80

135

160

195

3

19

4- ¢

18

400

430

42

 LS-100

100

156

180

215

3

21

4- ¢

18

400

527

46

 LS-125

125

185

210

245

3

23

8- ¢

18

500

650

70

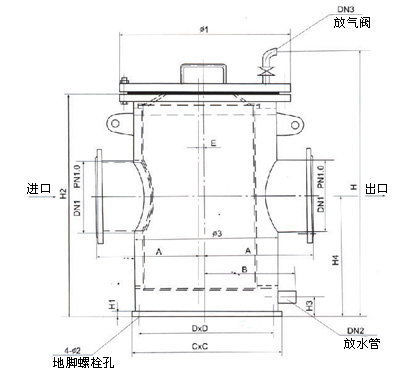

  三、LS型直通式滤水器:精密激光打孔滤水器,激光打孔滤水器

1、用途:
    LS型直通式滤水器适用于凝结泵、给水泵工业水泵,闭式水泵系统介质过滤之用,也可以作为管边滤网之用,对管边中的机械杂物,悬浮物等起过滤作用,并能根据压差大小对滤网清洗,保持滤网清洁,该型泵进口滤网的通流倍率较大
    2、主要技术参数:
    (1)设计压力0.4MPa、0.6MPa

    (2)滤网孔径φ3~φ8mm

    (3)水阻≤0.05MPa

    (4)通流倍率4.5倍
     3、选型表:

规格型号

接管通径

排污口通径

过滤精度

材质

LS—50

DN50

DN25

1~10mm

筒体:20#钢

滤网:不锈钢304

LS—65

DN65

DN25
LS—80

DN80

DN30

LS—100

DN100

DN50
LS—150

DN150

DN50

LS—200

DN200

DN80
LS—250

DN250

DN100

LS—300

DN300

DN100

LS—400

DN400

DN100

LS—500

DN500

DN100

LS—600

DN600

DN100

LS—700

DN700

DN150

LS—800

DN800

DN200

LS—900

DN900

DN200
LS-1000 DN1000 DN300
LS-1200 DN1200 DN400

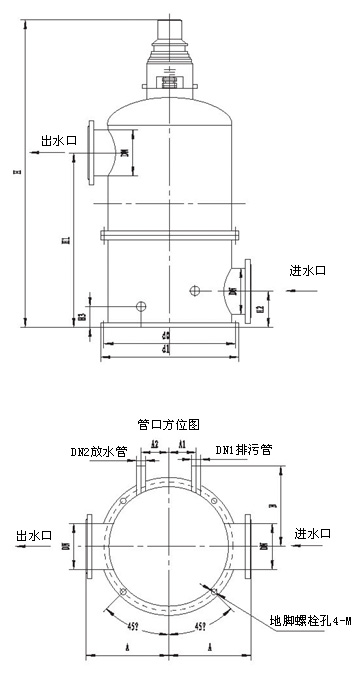

四、LSZ型立式自动滤水器:精密激光打孔滤水器,激光打孔滤水器
     LSZ型立式自动清洗滤水器能对水中杂草、塑料薄膜、纸布屑、悬浮物等进行过滤作用,并能根据各地水质情况对滤网实行自动地连续或间断清洗,保持网面经常清洁,正是目前我国先进的水过滤设备之一,适用于各种水过滤场合
    1、主要技术参数
    (1)工作压力~0.6MPa
    (2)滤网孔径φ3~8mm
    (3)额定流量下的阻力≤0.05MPa
2、  结构说明
    (1)传动机构采用双级摆线针轮减速机,滤水器转动灵活,控制系统采用PLD程控,对滤水器实行自动程序或间歇性反冲洗。
    (2)滤网网芯底部与支板上密封由原来的橡胶皮改为硬密封,能做到>2mm的杂物不从底部流到出口端,确保滤网的过滤能力。
    (3)考虑到某些条件下水中含沙量大,上承轴座采用双重密封式,水侧为防泥沙密封,采用2道骨架密封圈,防止泥沙进入轴套磨损转轴,外侧采用4道填料式密封。
    (4)轴座, 处试设, 防溢流管, ,做到无泄漏,文明生产。
    (5)上、下轴套均为可, 拆, 卸式,无需进行筒体解体即可方便更换
3、型号说明:

4、选型表:

h

H

H1

H2

DN

DN1

DN2

A

A1

A2

B

H3

DO

D1

M

电机功率kw

400

2268

1060

240

250

100

50

365

140

140

370

85

700

600

M20

0.25

600

2502

1230

265

300

100

50

425

170

170

430

85

810

705

M24

0.25

800

2737

1390

295

350

100

50

480

200

200

490

90

920

810

M24

0.25

1000

2922

1550

320

400

100

50

535

225

0

540

90

1040

920

M27

0.25

1500

3362

1890

380

500

150

70

645

280

0

650

100

1240

1120

M27

0.25

2000

3646

2060

425

550

150

80

710

310

0

720

120

1340

1220

M27

0.37

2500

4000

2180

450

600

150

80

760

365

0

770

120

1440

1320

M27

0.55

3000

4415

2480

505

700

150

100

865

425

0

870

130

1640

1520

M27

0.75

4000

4875

2740

555

800

200

100

980

500

0

990

130

1860

1730

M27

1.10
