您的位置:首页>>取样冷却器

订货注意:请将产品的技术参数传真到:028-66535116 或发邮件到:13540019288@163.com
我们将给你最低的出厂价!咨询电话:028-82049800 联系人:王经理 13540019288 QQ:3265123627

来电价格更加惊喜!

取样器,取样冷却器,炉水取样冷却器,汽水取样冷却器,锅炉水取样器

取样冷却装置,汽水取样装置,炉水取样器,取样冷却器,取样冷却设备

化工厂用
高温液体取样冷却器

汽水取样器 取样冷却器
锅炉水取样冷却器 炉水取样器

高温液体,气体
取样冷却器

    我公司为取样冷却器,汽水取样器,炉水取样器,给水取样器等专业生产厂家,年生产取样冷却器几千台,产品质量过硬,价格 低廉,质量三包,规格型号齐全,大量现货,当日发货,请放心购买!价格咨询电话:13540019288  028-82049800 王经理  QQ:3265123627

二、取样冷却器规格型号:

规 格
型 号

管内设计
压力 MPa

管内设计
温度℃

冷却
面积M2

蛇形盘管
/螺旋管规格

材质

QYL-108

<5.4

<450

0.25


Ø8X2
Ø10X2
Ø12X2

有以下材质可供客户选择:

(1)外筒体:碳钢
   盘 管:不锈钢304

(2)外筒体:不锈钢304
   盘  管:不锈钢304

(3)外筒体:不锈钢316
   盘管:不锈钢316

QYL-133 0.25
QYL-159 0.25

QYL-219

0.38

QYL-254

0.45

QYL-273

0.69

QYL-325

0.92

QYL-159

<10.0

<540

0.25

Ø18X3

QYL-219

0.38

QYL-254

0.45

QYL-273

0.69

QYL-325

0.92



三、取样冷却器冷却面积的计:



    1: 如果已知样品流量、冷却水温度及样品的初始条件,则取样冷却器所需冷却面 积可由式(A1)求得:
A= f ?1.0029/3600Δtm?U (A1)
式中 A——所需冷却面积,m2;
f——样品流量,L/h;
Δtm——平均温差,℃;
U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时,对每100℃过热度,应在由式(A1)计算出的冷却面积基 础上增加12.6%。
    2: 平均温差可由式(A2)求得:
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均温差,℃;
t1——冷却器进口样品温度,℃;
t2——冷却器进口样品温度,℃;
T1——冷却器进口冷却水温度,℃;
T2——冷却器出口冷却水温度,℃。
   3: 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成,也可由两组或两组 以上的多组螺旋管连续排列构成。

    四、 取样冷却器订货说明:




   1:注明是汽取样还是水取样。
   2:冷却管内的工作压力与样品进口温度。
   3:一般选型为QYL-219 和QYL-273 两种型号。
   4:是否需组合式。

壳体碳钢,盘管不锈钢,取样冷却器 取样冷却器,内部盘管
壳体碳钢,盘管不锈钢,取样器冷却器 壳体碳钢,盘管不锈钢,取样器冷却器
全不锈钢,取样冷却器 全不锈钢,取样冷却器
全不锈钢,取样冷却器 全不锈钢,取样冷却器
全不锈钢,取样冷却器 全不锈钢,取样冷却器

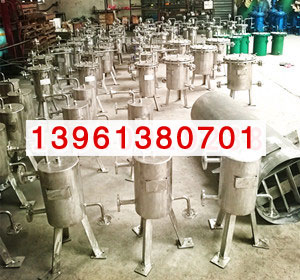

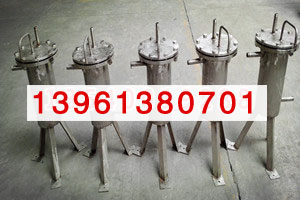

带支腿,取样冷却器 取样冷却器

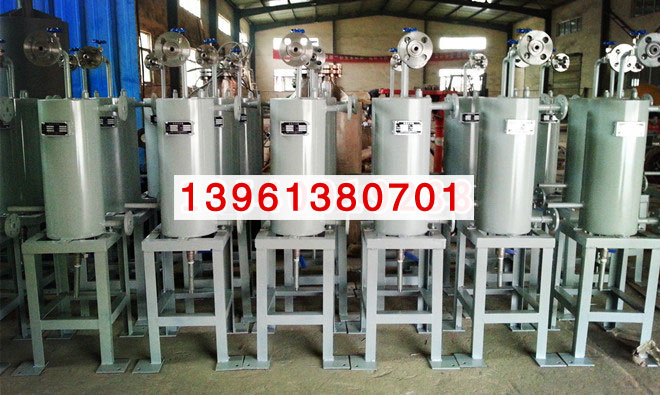

带支腿,取样冷却器 带支腿,取样冷却器,带水槽

取样冷却器,材质有304,316L

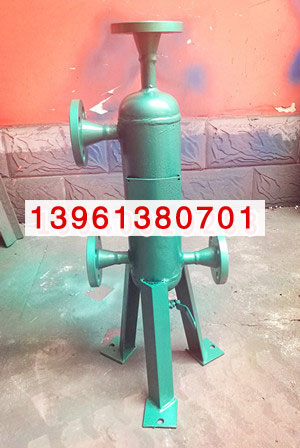

锅水取样器,炉水取样器,汽水取样器
价格全国最低,电话咨询13540019288

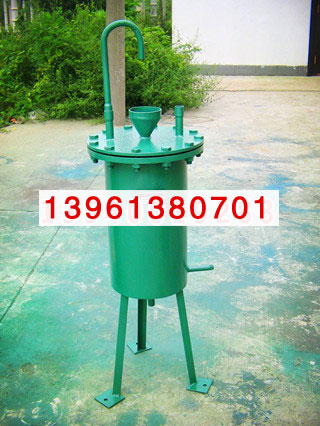

锅水取样器,炉水取样器,汽水取样器
价格全国最低,电话咨询13540019288

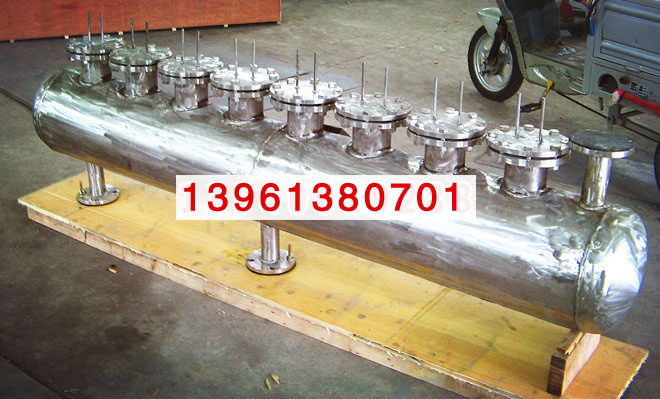

取样冷却器(进口带法兰)
价格全国最低,电话咨询13540019288

一、概述:
    取样冷却器用于锅炉房或发电厂内汽水化验取样冷却,锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,取样冷却器一般要求保证流量500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准.
    取样冷却器的导管均采用不锈钢管,以免样品在取样过程中被导管中的金属腐蚀产物污染。我公司
取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
二、取样冷却器规格型号:

规 格
型 号

管内设计
压力 MPa

管内设计
温度℃

冷却
面积M2

蛇形盘管
/螺旋管规格

材质

QYL-159

<5.4

<450

0.25


Ø12X2

有以下材质可供客户选择:

(1)外筒体:碳钢
   盘 管:不锈钢304

(2)外筒体:不锈钢304
   盘  管:不锈钢304

(3)外筒体:不锈钢316
   盘管:不锈钢316

QYL-219

0.38

QYL-254 0.45
QYL-273 0.69
QYL-325 0.92

QYL-159

<10.0

<540

0.25

Ø18X3

QYL-219

0.38

QYL-254 0.45
QYL-273 0.69
QYL-325 0.92

三、取样冷却器冷却面积的计:
1: 如果已知样品流量、冷却水温度及样品的初始条件,则取样冷却器所需冷却面 积可由式(A1)求得:
A= f1.0029/3600Δtm?U (A1)
式中 A——所需冷却面积,m2;
f——样品流量,L/h;
Δtm——平均温差,℃;
U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时,对每100℃过热度,应在由式(A1)计算出的冷却面积基 础上增加12.6%。
    2: 平均温差可由式(A2)求得:
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均温差,℃;
t1——冷却器进口样品温度,℃;
t2——冷却器进口样品温度,℃;
T1——冷却器进口冷却水温度,℃;
T2——冷却器出口冷却水温度,℃。
3: 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成,也可由两组或两组 以上的多组螺旋管连续排列构成。
四、 取样冷却器订货说明:
   1:注明是汽取样还是水取样。
   2:冷却管内的工作压力与样品进口温度。
   3:
一般选型为QYL-219/和QYL-273两种型号。
   4:是否需组合式。

全不锈钢316L 取样冷却器
价格全国最低,电话咨询13540019288
全不锈钢304 取样冷却器
价格全国最低,电话咨询13540019288
