一、滤水器用途 ：
反冲式工业滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上，主要适用于Dg500mm以下的管道，从而可代替二次滤网，节约开支，并具有如下优点；
1、结构紧凑，占有空间位置小，安装布置灵活方便，有标准结构供用户选用，也可按用户的现场布置条件进行专门设计。
2、排污效果好：该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。
3、运行水阻小，过滤的流量大精度高。
二、滤水器结构：
本滤水器是由 ①转动抽 ②定位杆 ③支架壳体 ④网芯 ⑤进水口 ⑥出水口 ⑦排污口等组成。
一般水质为淡水型的，滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用特殊不锈钢材质。
三、滤水器工作原理
|
滤水器接入管道系统后，水就会从进水口进入滤水器，过滤后的水从出水口流出，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到一定数量时，即造成进水口和出水口有一定压差。这时可转动网芯进行轮次自动反冲洗，使水流垂直冲刷滤网内的污物，排污迅速彻底；因网芯结构独特，避免了相邻正向水流的干扰，杂质将会全部从排污口自行排出。如此循环往复。

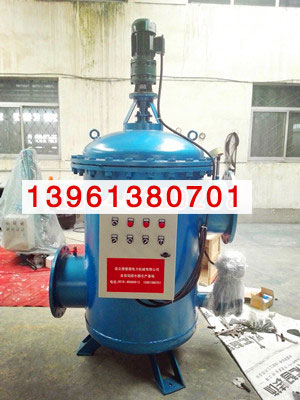

如用户选型为电动滤水器，则当杂质聚积到一定数量时，利用冷却水进出水管之间差压信号来开启电动排污阀，对附着在网芯内侧壁面上的杂质污物反向冲洗，经由排污斗、排污管路和排污阀门排入冷却水出水管中。排污斗步一进旋转，依次对准球面网芯每一分格壁面，进行反冲洗。
本反冲洗工业滤水器可替代二次滤网的小型滤水器，可任意选定精度，且体积小，造价低，一般情况下，不须增加动力源，只需采用手动，手柄按产品上所标的定点位置依次转动，滤水器内部的几个过滤室可逐一清洗，从而达到自动反冲过滤水中杂质的目的。电控系统操作模式分为自动控制模式、手动控制模式和调试模式三种。
四、滤水器技术参数
|
规格型号
|
接管通径
|
排污口通径 |
过滤精度
|
材质 |
|
LS—50
|
DN50 |
DN25 |
1~10mm |
筒体：20#钢
滤网：不锈钢304 |
|
LS—65 |
DN65 |
DN25 |
|
LS—80 |
DN80 |
DN30 |
|
LS—100 |
DN100
|
DN50 |
|
LS—150 |
DN150 |
DN50 |
|
LS—200 |
DN200 |
DN80 |
|
LS—250 |
DN250 |
DN100 |
|
LS—300 |
DN300 |
DN100 |
|
LS—400 |
DN400 |
DN100 |
|
LS—500
|
DN500 |
DN100 |
|
LS—600 |
DN600 |
DN100 |
|
LS—700 |
DN700 |
DN150 |
|
LS—800 |
DN800 |
DN200 |
|
LS—900 |
DN900 |
DN200 |
|
LS-1000 |
DN1000 |
DN300 |
|
LS-1200 |
DN1200 |
DN400 |
|
五、滤水器安装及注意事项：
1）工业滤水器可卧式安装在凝汽器进口，也可安装在循环泵出口，其效果相同。
2）滤网进口直管段长度应大于循环水管道直径。
3）安装时不可倾斜，连接要牢固。
4）滤网与凝汽器循环水管进口间距保持100mm以上，并在滤网与凝汽器之间加装补偿节，便于检修装拆和补偿之用。
5）安装后，须清除滤网前循环水管中的一切杂物，投运前，并作运行试验。
六、滤水器定货须知
：
1、需方提供安装方案、接管通径、原滤网图纸复印件。
2、循环水流量设计值。
3、循环水中杂质含量居多的是何种杂质。
4、是否需要电控电动装置。
|
|
|
